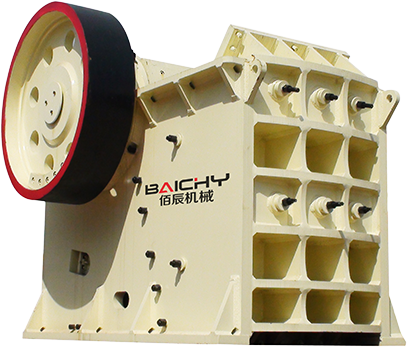

PE顎式破碎機
PE鱷式破碎機是佰辰機械生產的礦山設備中的基礎破碎設備，也是礦山設備行業中銷量大、生產效率高的主流碎石制砂設備。作為破碎設備中的產品，佰辰鱷式破碎機其使用頻率之高無需多說，是較受大眾歡迎的破碎設備之一，適用于多種礦石的粗、中、細碎。
24小時銷售熱線：0371-86555711
產品介紹
PE額式破碎機結構簡單，工作可靠，使用維修簡便，主要用于大、中型礦山、采石場、建材等行業，粗、中碎各種抗壓強度在250Mpa以下礦石或巖石。尤其在石灰石破碎、花崗巖破碎、鵝卵石破碎中應用較為廣泛，所以PE鍔破又有石灰石破碎機、花崗巖破碎機、鵝卵石破碎機。目前選礦廠或砂石廠在生產中用的較多的就是額式破碎機。
工作原理
顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用，粗碎或中碎各種硬度物料的破碎機械。其破碎機構由固定顎板和可動鍔板組成，當兩鍔板靠近時物料即被破碎，當兩鍔板離開時小于排料口的料塊由底部排出。它的破碎動作是間歇進行的。
工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鍔上下運動，當動顎上升時肘板與動鍔間夾角變大，從而推動動鍔板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動鍔下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動額作周期運動壓碎和排泄物料，實現批量生產。
性能特點
一深腔破碎，節能減排優化型深腔破碎，無死區，進料和破碎效率大大提升，單機節能15%-30%，系統節能一倍以上。
二承載力強，穩定性高鍛坯加工重型偏心軸、高錳鋼鄂板以及高等鑄鋼動鄂總成，設備承載能力強，穩定性高。
三工藝完善，使用壽命長借鑒世界技術制造工藝，數字化分析各部件運行情況，內部結構精密，設備使用壽命大大延長。
四集中潤滑系統，易保養獨到設計的集中潤滑系統，部件潤滑加快捷，保養工作量小。
五出料調節范圍大，一機多用出料采用墊片式排料調整裝置，出料尺寸調易操作。
技術參數
| 型號 | 給料口尺寸 | 給料尺寸 | 出料尺寸 | 處理能力(t/h) | 電動機功率 | 外形尺寸 (mm) |
| PE150×250 | 150×250 | 130 | 10-45 | 1-4 | 5.5 | 896×745×935 |
| PE200×300 | 200×300 | 180 | 15-50 | 2-6 | 7.5 | 910×750×990 |
| PE200×350 | 200×350 | 180 | 18-70 | 3-10 | 7.5 | 1000×870×990 |
| PE250×400 | 250×400 | 210 | 25-60 | 5-20 | 15 | 1215×1240×1210 |
| PE400×600 | 400×600 | 350 | 40-90 | 15-60 | 30 | 1700×1750×1680 |
| PE500×750 | 500×750 | 425 | 50-100 | 40-130 | 45 | 2150×1900×1950 |
| PE600×900 | 600×900 | 500 | 60-125 | 90-180 | 55 | 2500×2010×2350 |
| PE750×1060 | 750×1060 | 630 | 60-150 | 110-380 | 110 | 2630×2310×3110 |
| PE900×1200 | 900×1200 | 750 | 95-165 | 220-450 | 132 | 3720×2850×3250 |
| PE1000×1200 | 1000×1200 | 850 | 200-300 | 280-560 | 160 | 3820×2850×3250 |
| PE1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 220 | 4590×3342×3553 |
| PE1500×1800 | 1500×1800 | 1200 | 210-360 | 520-1100 | 280 | 5100×4700×4300 |
| PEX150×750 | 150×750 | 120 | 10-40 | 5-16 | 15 | 1310×1118×1145 |
| PEX250×750 | 250×750 | 210 | 15-50 | 15-30 | 22 | 1440×1751×1515 |
| PEX350×750 | 350×750 | 300 | 15-50 | 18-40 | 30 | 1485×1680×1648 |
| PEX250×1000 | 250×1000 | 210 | 15-60 | 15-52 | 30 | 1730×1950×1400 |
| PEX250×1200 | 250×1200 | 210 | 15-60 | 20-60 | 37 | 1730×2150×1400 |
| PEX300×1300 | 300×1300 | 250 | 25-60 | 30-105 | 55 | 2000×2320×1730 |
